    发挥高生产效率与优秀环境性能的BT30主轴卧式加工中心H550Xd1。

    卧式加工中心的特点

    实现大工件、长工件加工的
    高生产效率卧式加工中心

    具有宽阔的夹具区域、搭载30把刀库、高速B轴工作台等的BT30主轴高生产效率卧式加工中心。
    实现往常BT30不能完成的大工件、长工件加工。

    夹具范围

    实现?600X580的宽敞夹具区域。*1
    可通过刀具避让等方式，扩大至?800。*2
    因此、可搭载大工件和长工件。

    *1. 因刀具长度和刀具直径而发生干涉区域。
    *2. 需要B轴回转时的刀具避让或刀具长度限制。

    省空间

    具有宽阔的夹具区域、加工区域、实现机床宽度1557mm、进深2990mm、节省空间。

    *3. 包含切削液水箱的数值。
    *4. 与具有同级别行程的BT40卧式加工中心比较。

    安装空间

    4.7 m2 *3

    B轴工作台

    标配采用滚子齿轮凸轮机构的B轴工作台、实现回转速度达100min-1的高速动作。 400×400mm的工作台载重最高可达400kg。实现重型工件、夹具的应对与高速性的兼顾。

    B轴回转速度

    100min-1

    载重

    最大 400kg

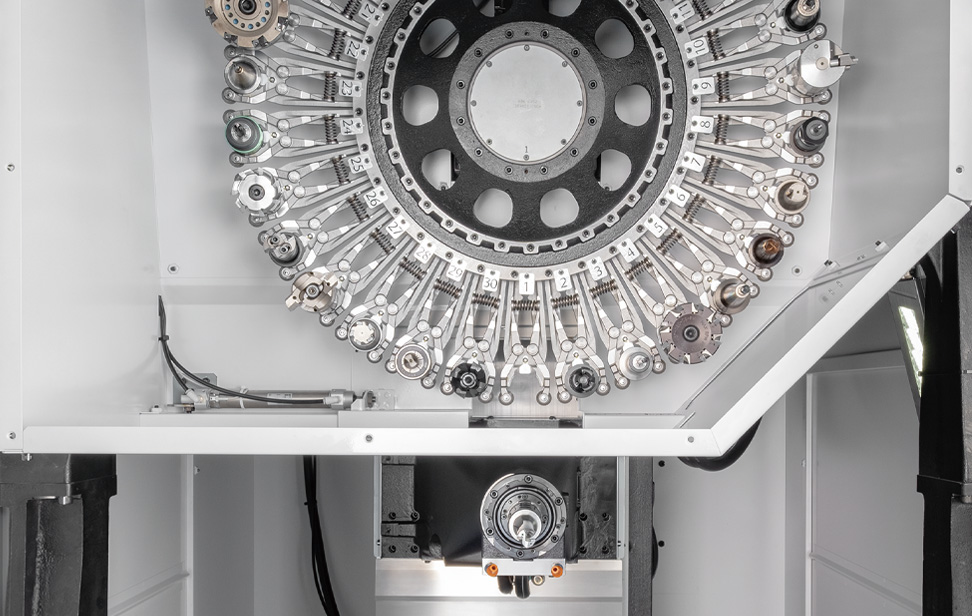

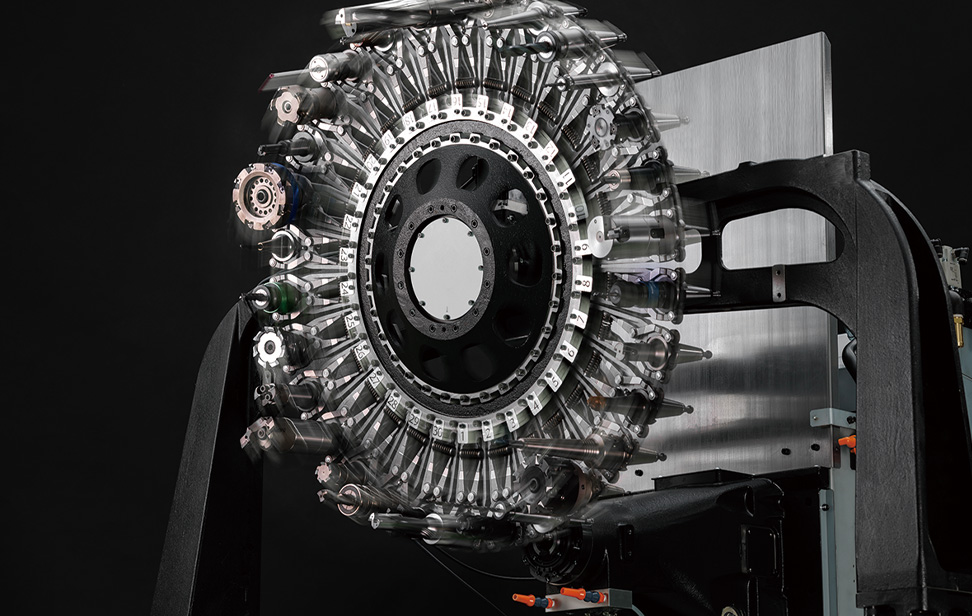

    30把刀库

    搭载新开发的直接ATC方式30把刀库。 最大可搭载刀具长度250mm、
    刀具直径125mm、刀具重量 4kg，支持长工件等各类加工。

    最大刀具长度　250mm
    最大刀具直径　125mm *5
    最大刀具重量　4kg

    *5. 刀具相邻安装时，相邻刀具的总直径需控制在130mm以内。

    生产效率

    通过加快、优化机电一体化开发、
    持续追求高生产效率

    充分发挥机电一体化开发的优势、如高加减速主轴及换刀动作的
    高速化和优化、惯性估算功能等、实现高生产效率。

    高加减速主轴

    低惯性主轴、高加减速主轴马达实现了主轴启动/停止的高速化。

    主轴启动 / 停止时间

    0.15s以下 *1

    *1. 高扭矩规格的值。

    高速更换刀具

    充分发挥机电一体化开发的优势，通过高加减速和优化动作实现高速换刀。

    换刀时间

    Tool - Tool: 1.1s
    Chip - Chip: 2.4s

    高速B轴工作台分度

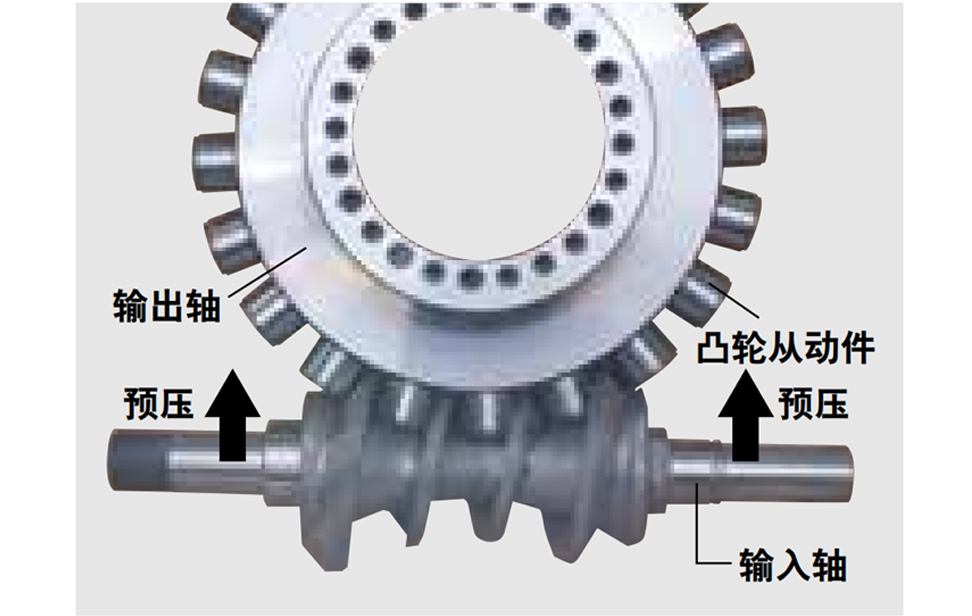

    B轴工作台采用滚子齿轮凸轮结构，兼顾耐久性与高速性。以最高转速 100min-1实现高速分度。
    通过同时进行换刀动作和B轴分度，进一步减少浪费时间。
    并且可根据加工负荷，不使用夹紧机构，只需通过马达扭矩进行保持即可加工。

    B轴工作台分度时间 *2

    0 → 90°　　1.0s
    0 → 180°　 1.1s

    *2. 标准惯性模式下的值。

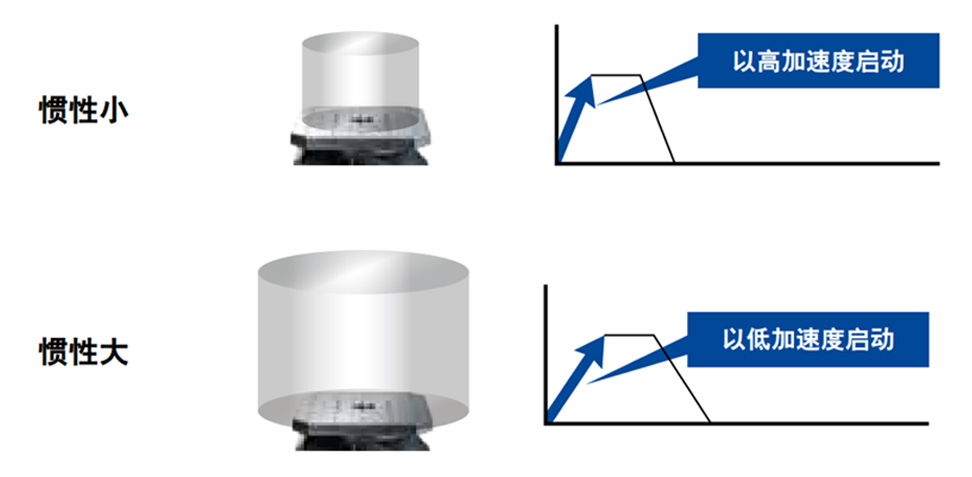

    B轴工作台的惯性估算功能

    搭载惯性估算功能以估算搭载在B轴工作台上的夹具惯性。可根据惯性的大小实现最佳加速度，提高生产效率。*3

    *3. 需要变更参数设定。

    加工能力

    通过高效主轴马达和
    进一步优化的机械设计发挥出色的加工能力

    搭载以新开发的12,000min-1标准主轴马达为主的高效率、高输出主轴马达和新开发的高刚性主轴、
    同时利用通过SPEEDIO培育的CAE分析技术、同时实现高速性能和机械刚性。
    配合支持7Mpa高压切削液及具有高夹紧力的B轴工作台、发挥出色的加工能力。

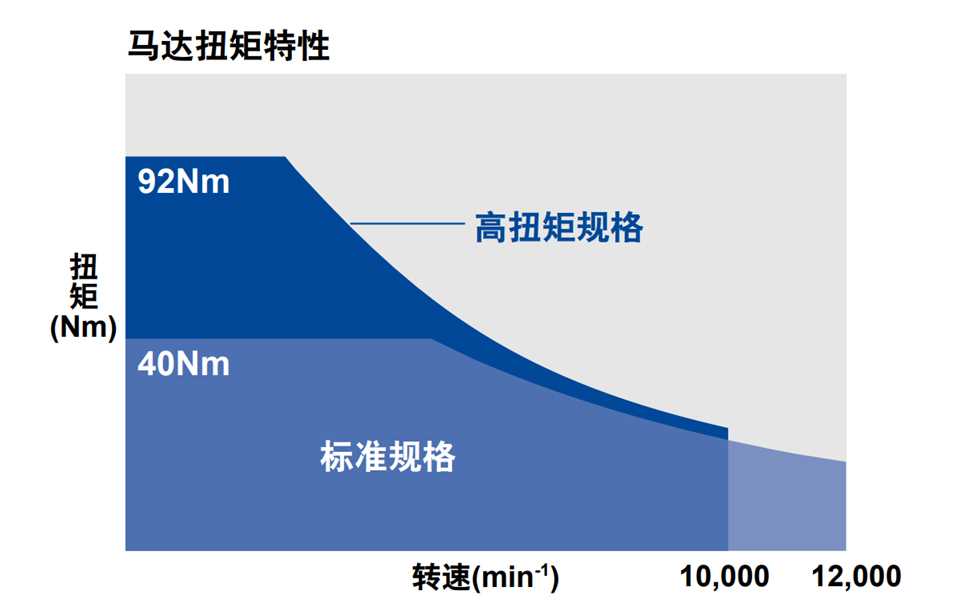

    高效主轴马达

    搭载新开发的12,000min-1规格(标准)及最大扭矩92N·m的10,000min-1 高扭矩规格(选配)等高效主轴马达。中高速转速区域的主轴扭矩高，可在铝合金、铁的高速·高效率加工中发挥威力。

    12,000min-1 (标准)

    最大扭矩　40N?m
    最大输出　18.9kW

    10,000min-1 高扭矩 (选配)

    最大扭矩　92N?m
    最大输出　26.2kW

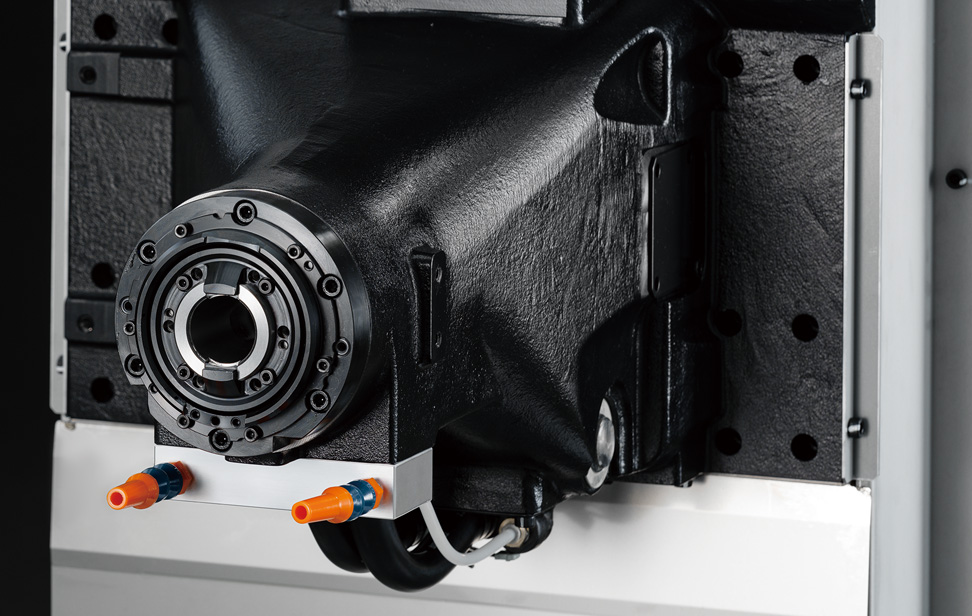

    进一步优化的机械设计和高刚性主轴

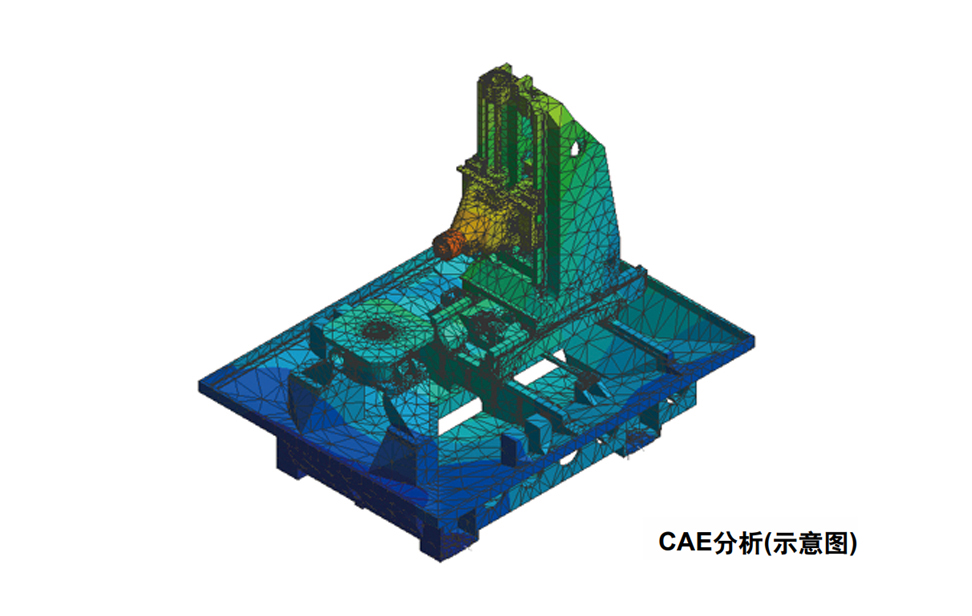

    通过优化运用CAE分析得到的铸件形状，兼顾高速性能和机械刚性。 新开发的主轴夹紧力优于以往的SPEEDIO，而且高扭矩规格的主轴还具有SPEEDIO最大的轴承直径。由此，从高效率加工到重切削加工均能发挥出色的加工能力。

    操作性

    搭载新开发的“CNC-D00系统” ，
    方便易用实现更加容易操作的接近性

    凭借新的支持功能和纵向设置的触摸屏幕式15英寸液晶画面，实现了直观操作。
    可在装卸工件、加工调整、生产、复位各道工序中推进精简的作业，为提高作业效率和稼动率做出贡献。
    提高了机床接近性，可更加顺畅地进行工件更换等装夹作业。

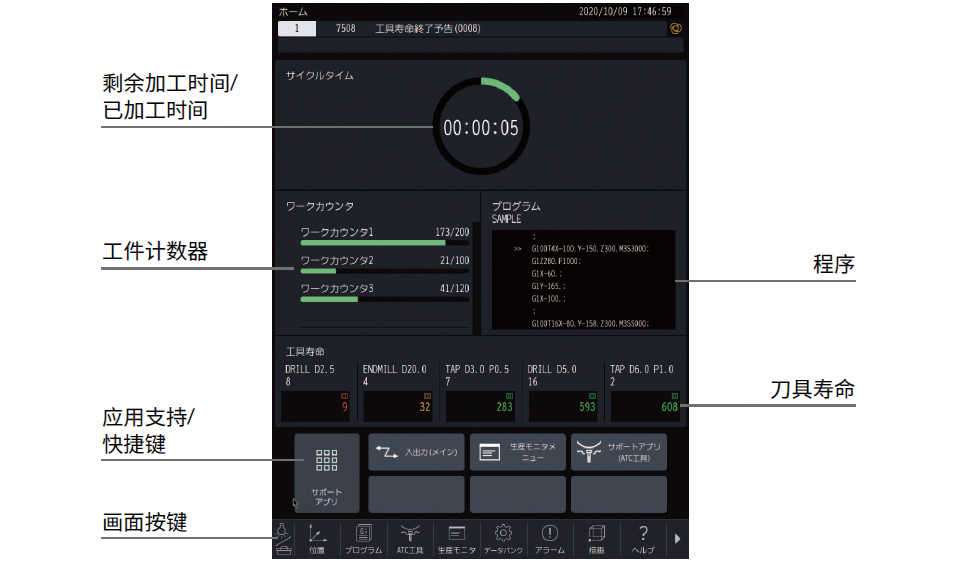

    主界面

    对工件计数器、刀具寿命等生产所需的信息实现一元化管理。
    可通过快捷键快速转移到使用频度高的画面。

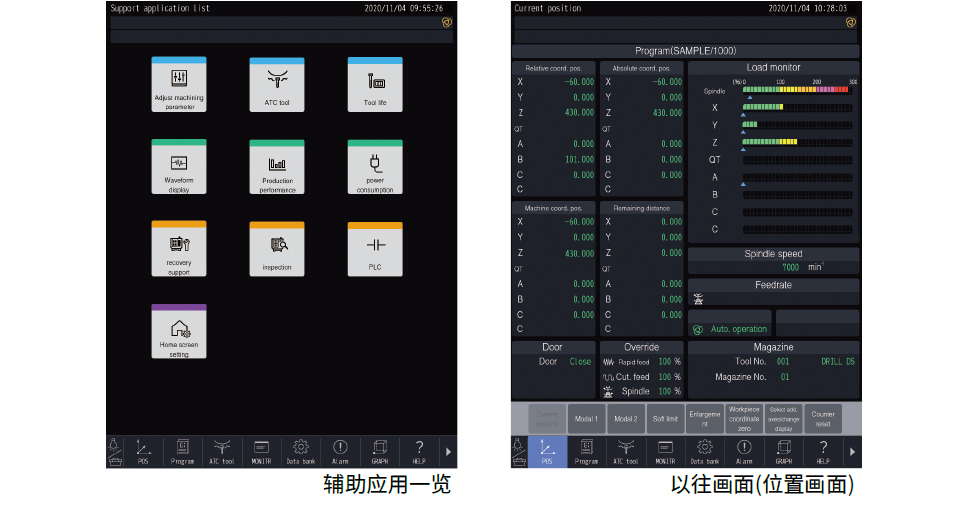

    新用户界面

    新设置了辅助应用，将相关功能集约化，通过可视化显示提高了操作性、可视性，还搭载了计算器、记事本、文件查看器等便捷功能，同时采用触摸屏使以往的画面操作更简单，大大提高了易用性。
