高速×稳定×节能
铸 就 切 实 效 益

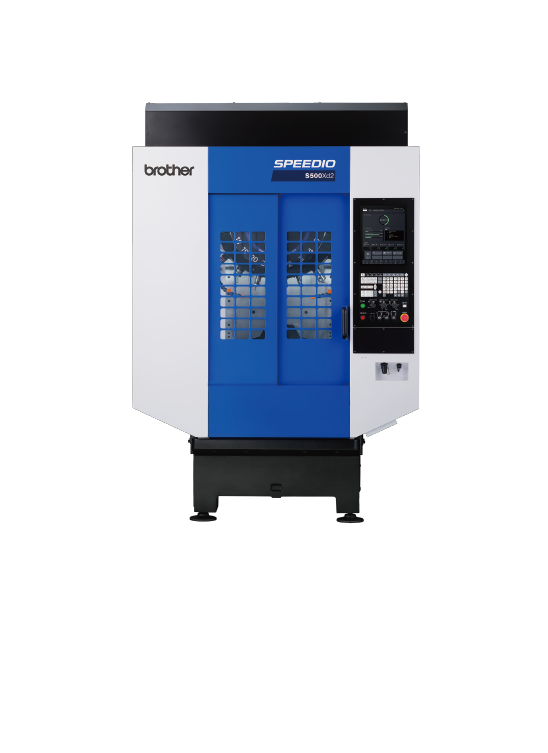

立式BT30紧凑型加工中心SPEEDIO S系列 立式BT30紧凑型加工中心SPEEDIO S系列

面向追求严苛量产体系的客户，我们集约了长期受市场认可的技术。
兼具高速、高能效的优势，并在热变位与切屑处理方面表现卓越的
SPEEDIO的畅销机型“S系列”。
我们可以充满自信地向您推荐：“一台就能搞定！”

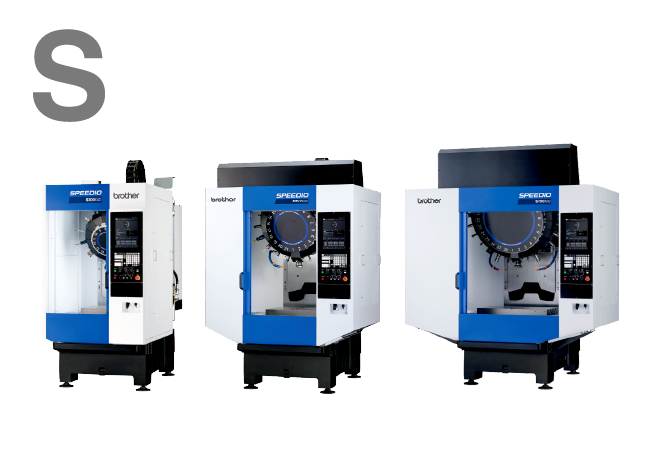

提供丰富规格选择的S系列

备有丰富的行程、刀库容量、
主轴规格选择，
可满足各种行业与加工需求。

S300Xd2 S500Xd2 S700Xd2 S300Xd2 S500Xd2 S700Xd2

可提供五轴联动 / 100把刀库规格的选配方案

背景图片

畅销机型S系列的
3大亮点

背景图片
背景图片
亮点01

每个动作都更快，
缩短循环时间。
即使是重刀具也能
保持原本速度。

通过机电一体化开发的NC装置，
最大限度发挥机床性能，实现每个动作的高速化。
通过优化高加减速主轴和刀库动作，
实现高速刀具更换，大幅缩短循环时间。
SPEEDIO即使在使用重刀具时也能维持刀具更换速度，
发挥高生产效率。

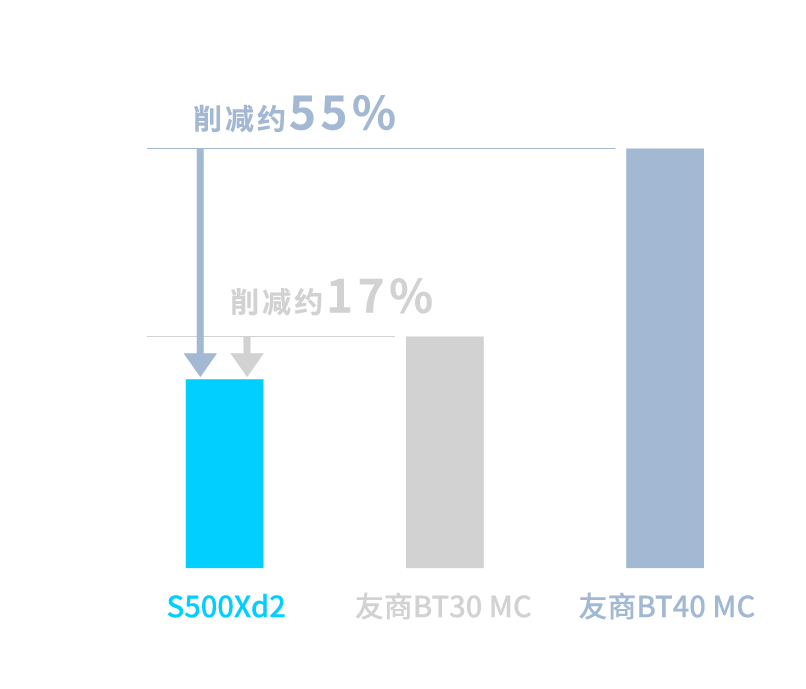

  • ■循环时间（秒）

    对比友商BT40 MC 约削减55% 对比友商BT30 MC 约削减17% 对比友商BT40 MC 约削减55% 对比友商BT30 MC 约削减17%

    ※用SPEEDIO加工逆变器外壳的案例之一。

  • ■计算条件

    加工程序
    逆变器外壳

    ■主要加工内容

    平面加工
    D50面铣刀等
    钻孔
    D4.0钻头等
    铣削
    D20立铣刀　等
    攻丝
    M5×0.8丝锥　等

    ■加工示意图

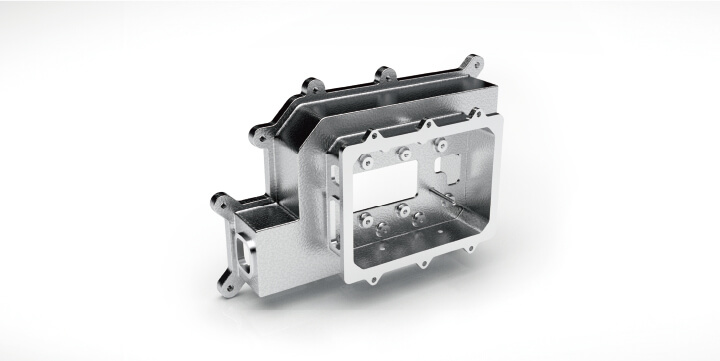

    逆变器外壳
    逆变器外壳

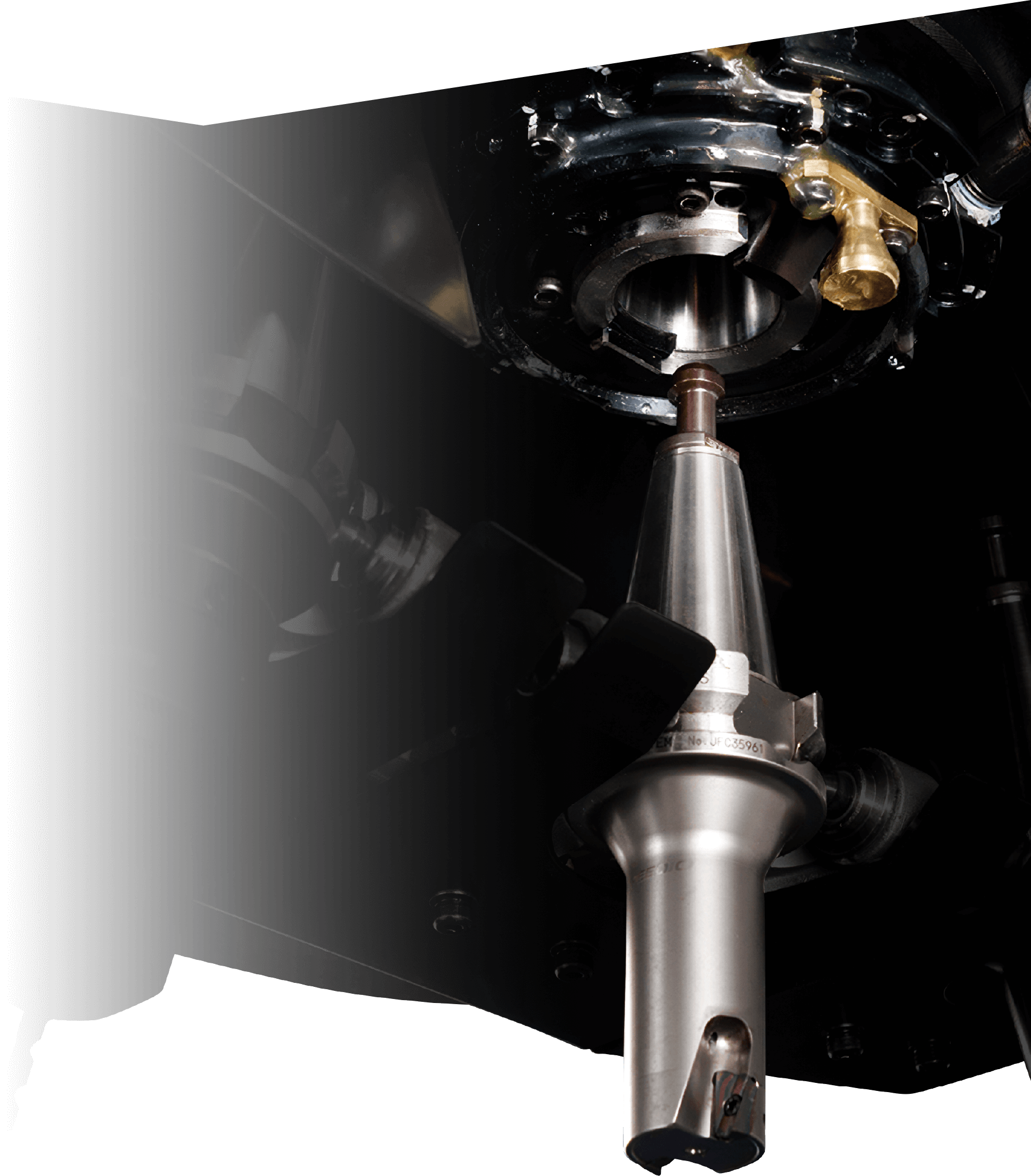

即使是重刀具
刀具交换时间（Tool-Tool）也
不会变慢的S系列

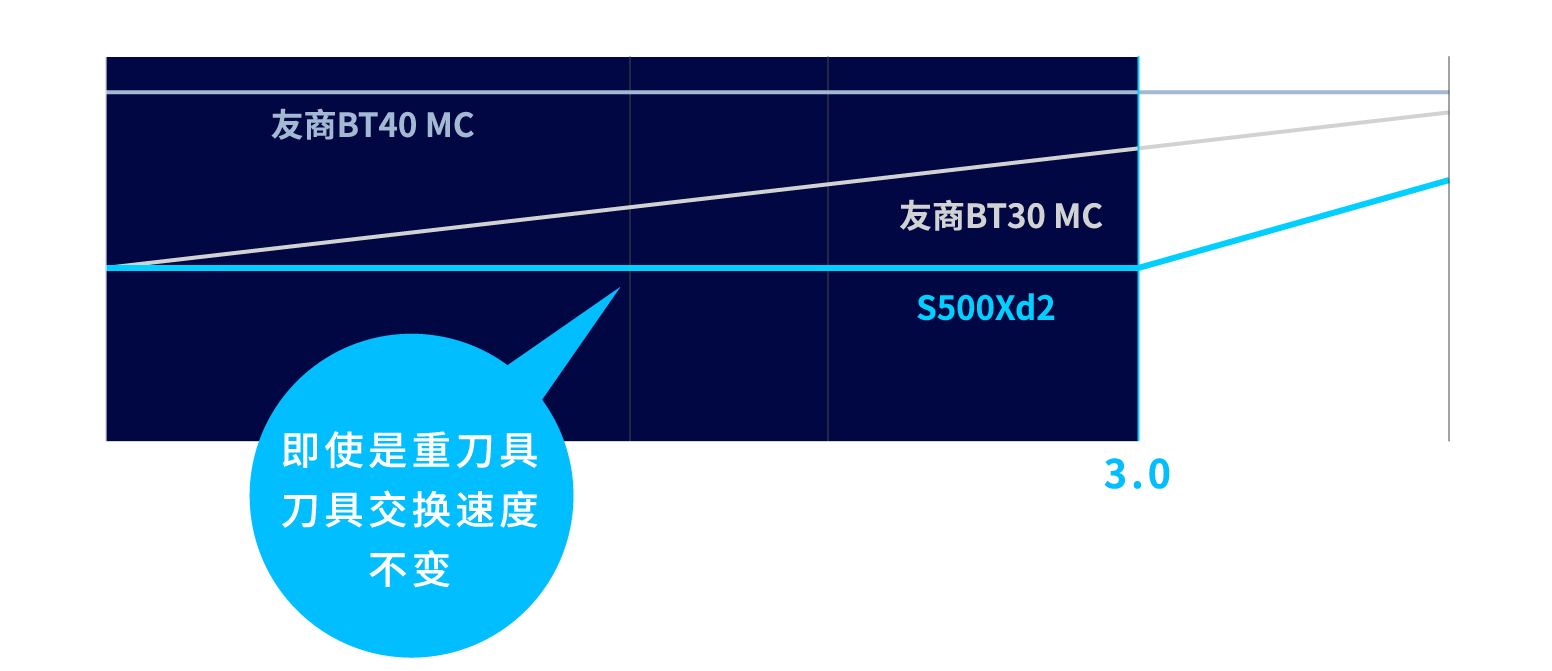

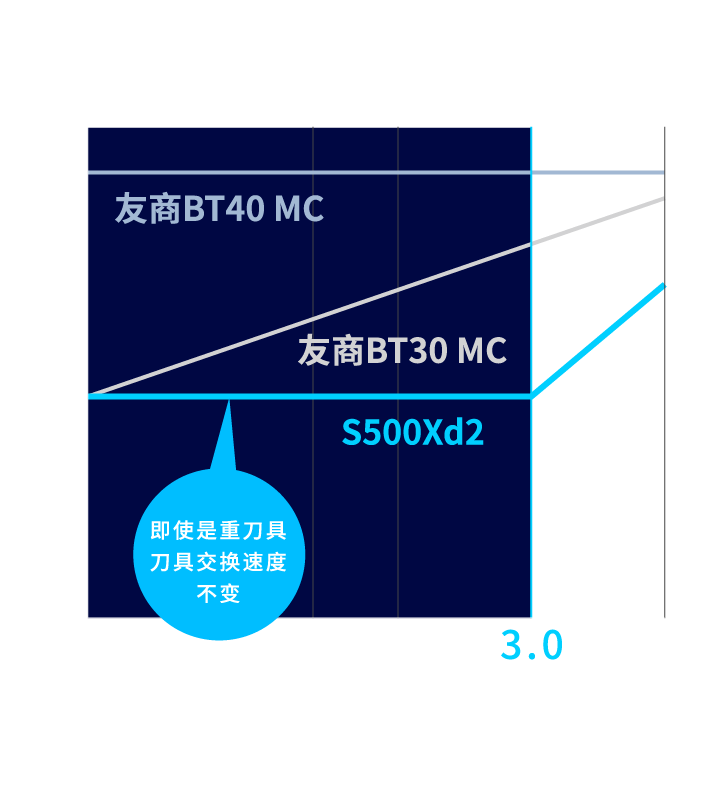

  • SPEEDIO S500Xd2即使刀具变重，交换速度也保持稳定 SPEEDIO S500Xd2即使刀具变重，交换速度也保持稳定

    ※图表为示意图。

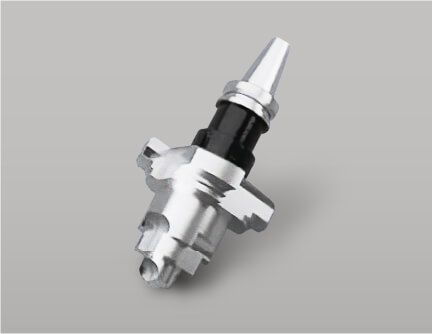

  • 3kg台阶式刀具 3kg台阶式刀具

    对于量产现场常用的
    3kg台阶式刀具
    SPEEDIO依旧实现
    高速交换

背景图片
背景图片 背景图片
亮点02

标配自动检测、冲洗、复检功能，
防止切屑卡入刀柄。
通过减少加工不良，
实现稳定生产。

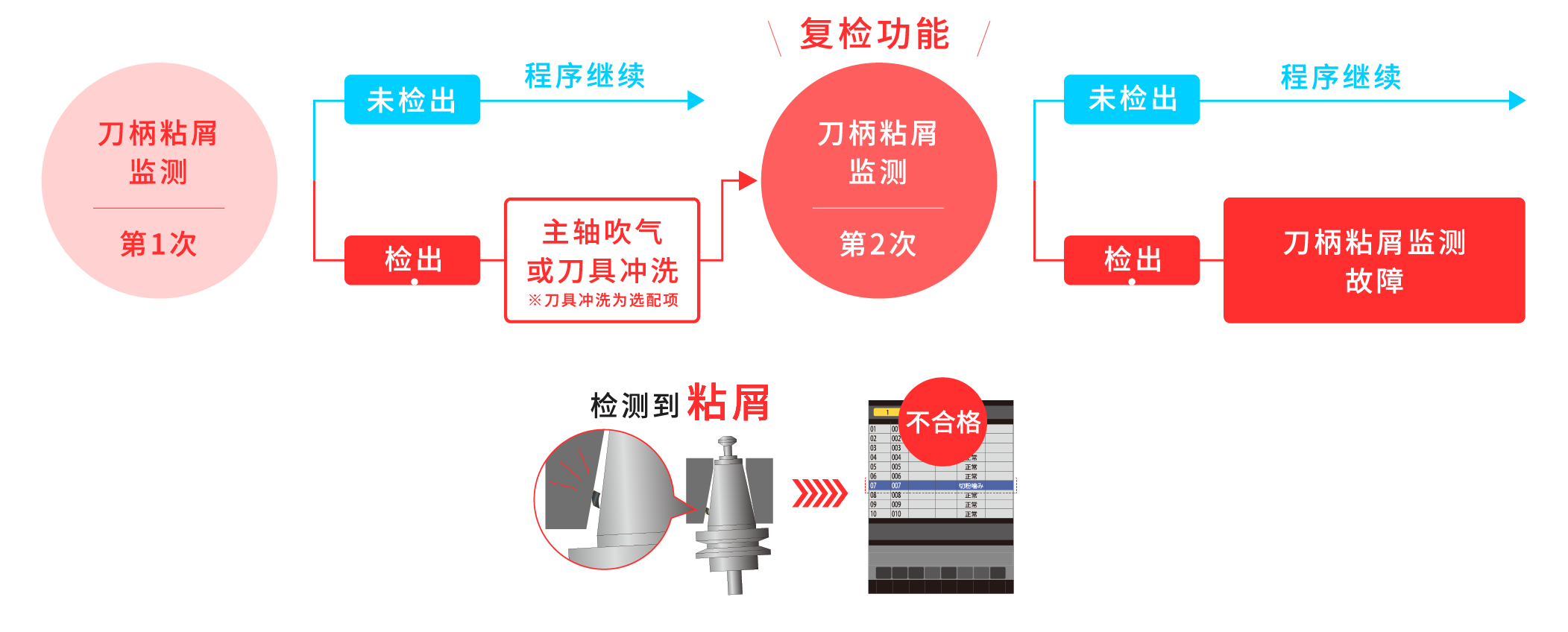

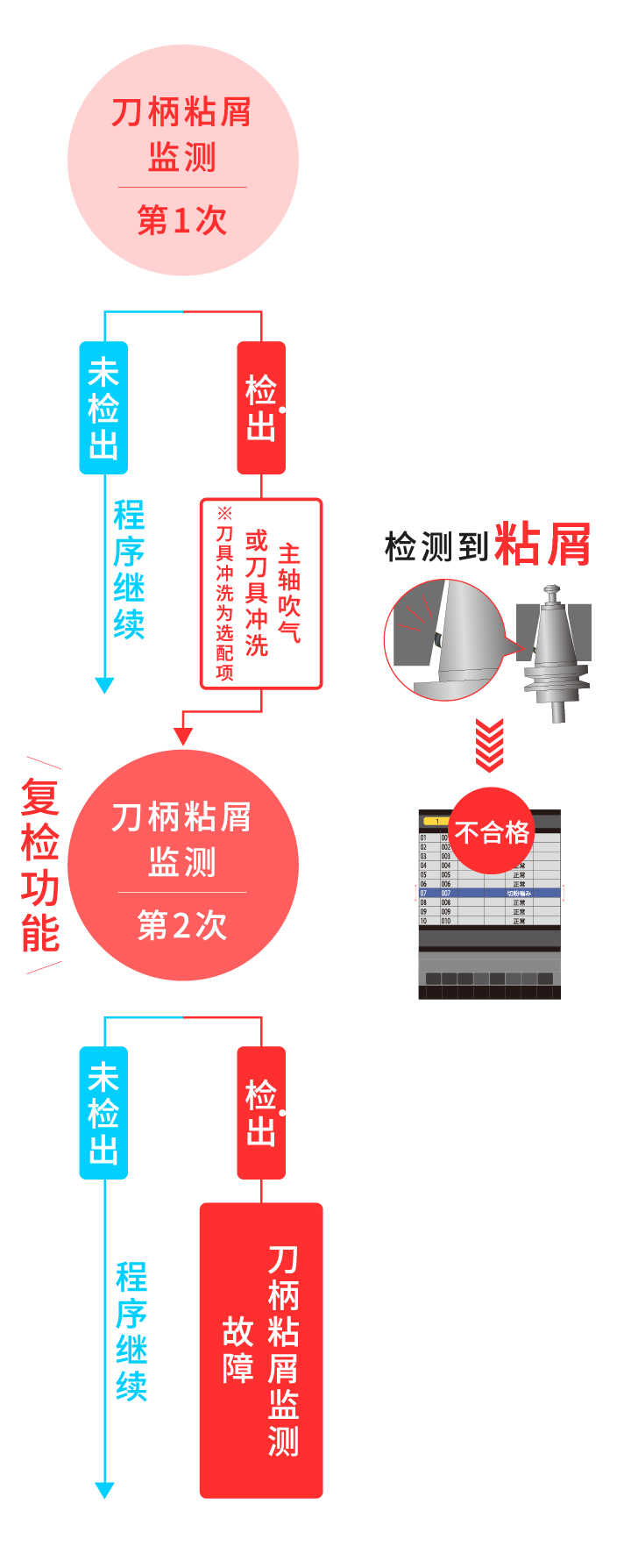

S系列标配“粘屑监测功能”。
在换刀时监测主轴与刀柄之间有无粘屑，防止加工不良品流出。
此外，通过自动刀具冲洗和粘屑复检功能，
可以减少麻烦的小停顿，保持设备稳定运行。

粘屑监测功能 粘屑监测功能
背景图片
背景图片
亮点03

凭借SPEEDIO
Blue Technology实现的
卓越节能性能
获得多项
政府节能补贴。

通过搭载电源再生系统和高效主轴马达，降低了电力消耗。
同时，省略无用功能，减少了空气消耗量。
为降低运行成本、实现环保制造做出贡献。
此外，产品拥有众多获批补贴案例。

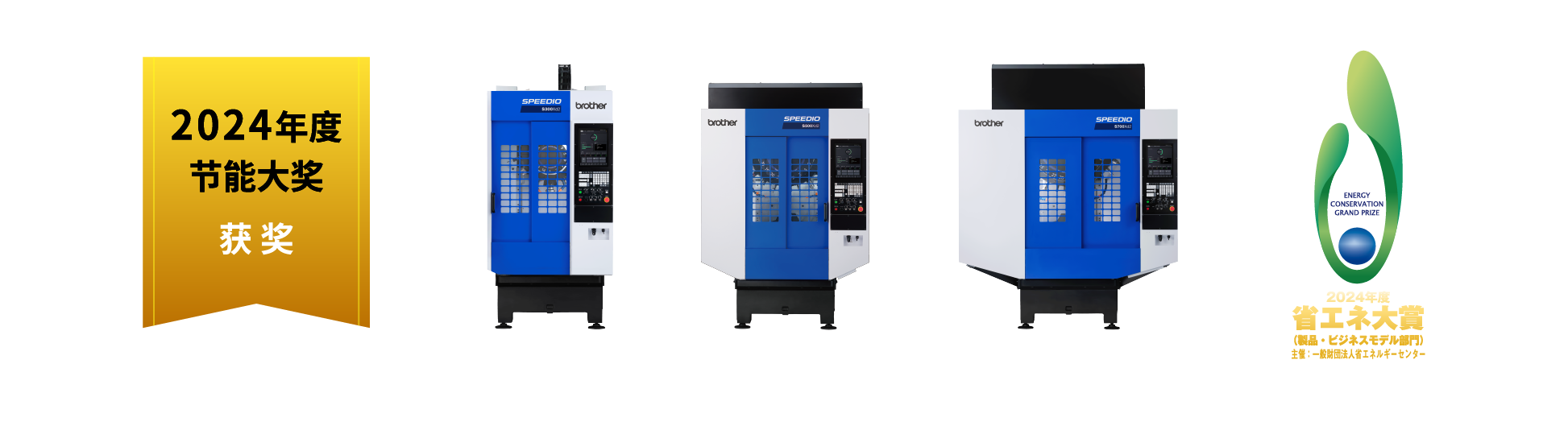

SPEEDIO S系列 2024年度节能大赏 获奖 SPEEDIO S系列 2024年度节能大赏 获奖

电力消耗量少
节能性高

S500Xd2与友商BT30机床相比，机床本体电力消耗量减少30%，空气消耗量减少70%。
总电力消耗量合计减少46%。

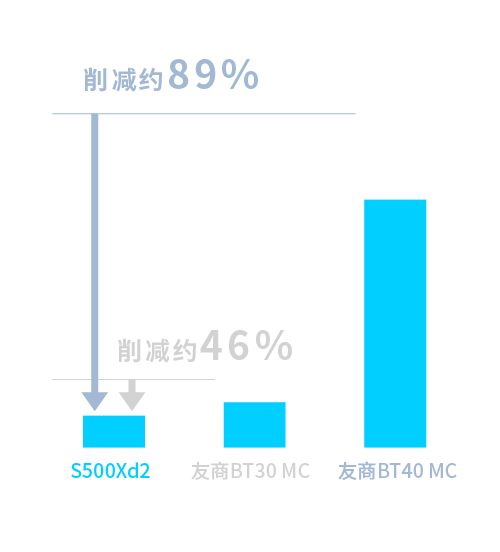

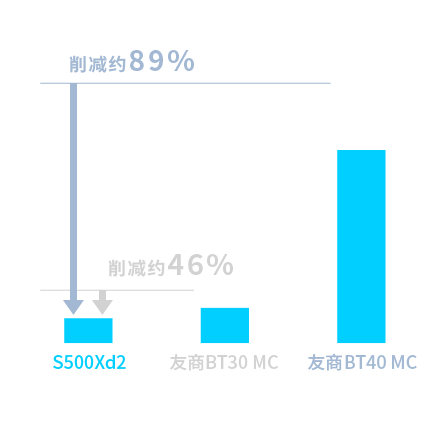

  • 空气消费量 对比友商BT40 MC 约削减89% 电力消费量 对比友商BT30 MC 约削减46% 空气消费量 对比友商BT40 MC 约削减89% 电力消费量 对比友商BT30 MC 约削减46%

    ※1 空气换算为电量时的数值
    ※用SPEEDIO加工逆变器外壳的案例之一。

  • ■计算条件

    加工程序
    逆变器外壳

    ■主要加工内容

    平面加工
    D50面铣刀等
    钻孔
    D4.0钻头等
    铣削
    D20立铣刀等
    攻丝
    M5×0.8丝锥等

    ■加工示意图

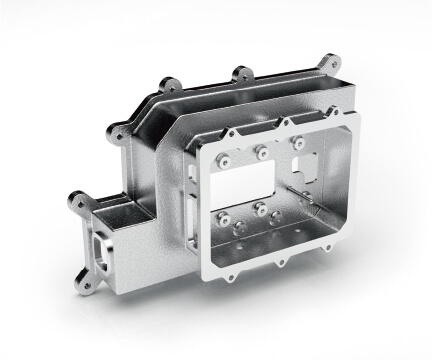

    逆变器外壳
    逆变器外壳

畅销机型“S系列”
规格详情

  • 型号

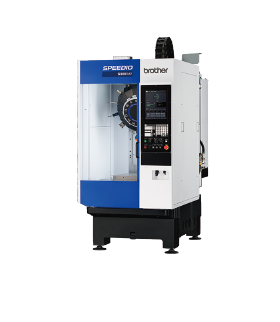

  • S300Xd2
  • S500Xd2

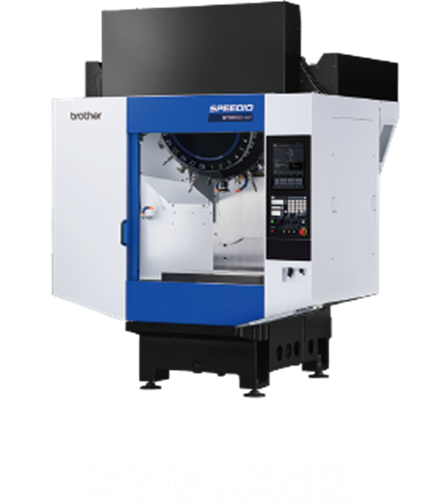

  • S700Xd2
  • 主轴最高转速 (min-1)※1

  • 标配：12,000
    选配：10,000高扭矩
               20,000、27,000

  • 标配：12,000
    选配：10,000高扭矩
               20,000、27,000※2

  • 标配：12,000
    选配：10,000高扭矩
               20,000、27,000※2

  • 各轴移动量 (mm)

  • X:300 Y:450 Z:300

  • X:500 Y:450 Z:300/380

  • X:700 Y:450 Z:300/380

  • 进给速度 (m/min)

  • X/Y/Z : 50/50/56

  • X/Y/Z : 50/50/56

  • X/Y/Z : 50/50/56

  • 所需占地面积 (mm)

  • 1,080×2,161

  • 1,560×2,081

  • 2,050×2,081

  • 刀具存储数量 (把)
  • 14/21
  • 14/21/28
  • 14/21/28/100
  • 五轴联动 (5AX)
  • 可选配
  • 可选配
  • 可选配

※1 16,000min-1规格将于2026年2月停止销售。
※2 无法选择Z轴行程380mm规格及100把刀规格。
※3 S500Xd2/S700Xd2有中国产机型，具体规格请参考机型样本 ??中国产S系列样本下载

※1 16,000min-1规格将于2026年2月停止销售。
※2 无法选择Z轴行程380mm规格及100把刀规格。
※3 S500Xd2/S700Xd2有中国产机型，
具体规格请参考机型样本 ??中国产S系列样本下载

QUALITY

产品特征

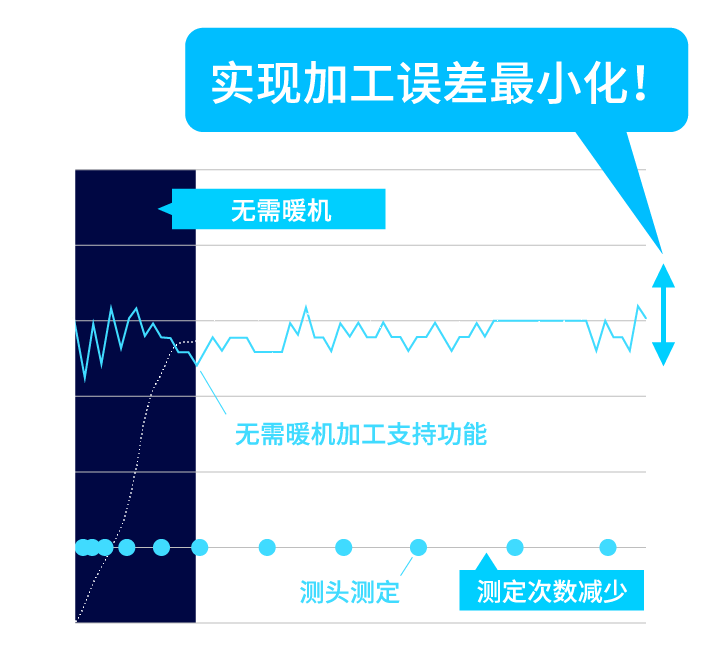

将热变形导致的加工误差最小化的无需暖机加工支援功能

通过兄弟公司独立开发的技术，实现了不易产生热变形的机械结构。
此外，还搭载了独立开发的测量处理功能，根据测头的实测值来自动调整补正值。
无需进行暖机运行，就能将热变形导致的加工误差抑制在最小限度。
由此，最大限度地减少了对生产率的影响，并确保了高精度的加工。

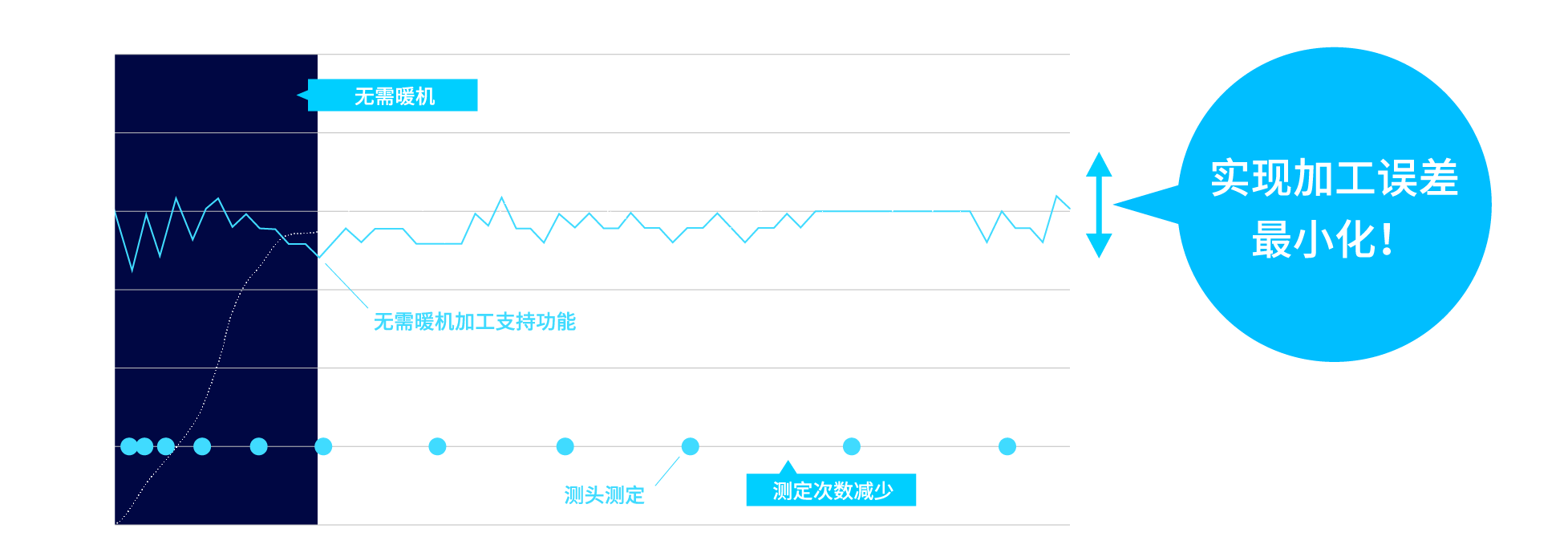

无需暖机加工支援功能 实现加工误差最小化 无需暖机加工支援功能 实现加工误差最小化

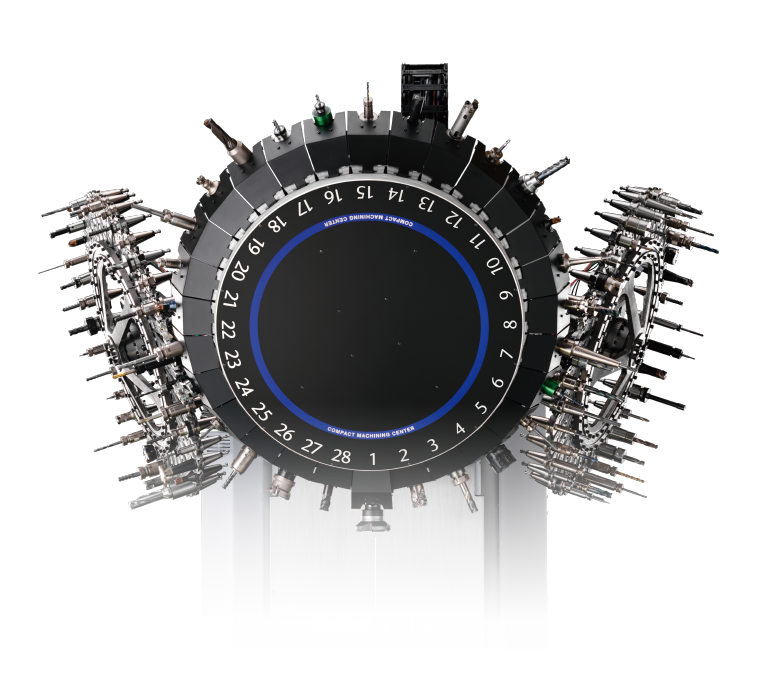

可安装全新开发的100把刀库
同时实现省空间与高生产效率

除了可容纳28把刀具的转塔式主刀库外，还配置有左、右各一个可容纳36把刀具的副刀库，
因此可安装100把刀具，这在SPEEDIO系列中是最多的。
兄弟公司独特的刀具替换系统可确保稳定的刀具更换，
既节省空间，又能提升生产效率。

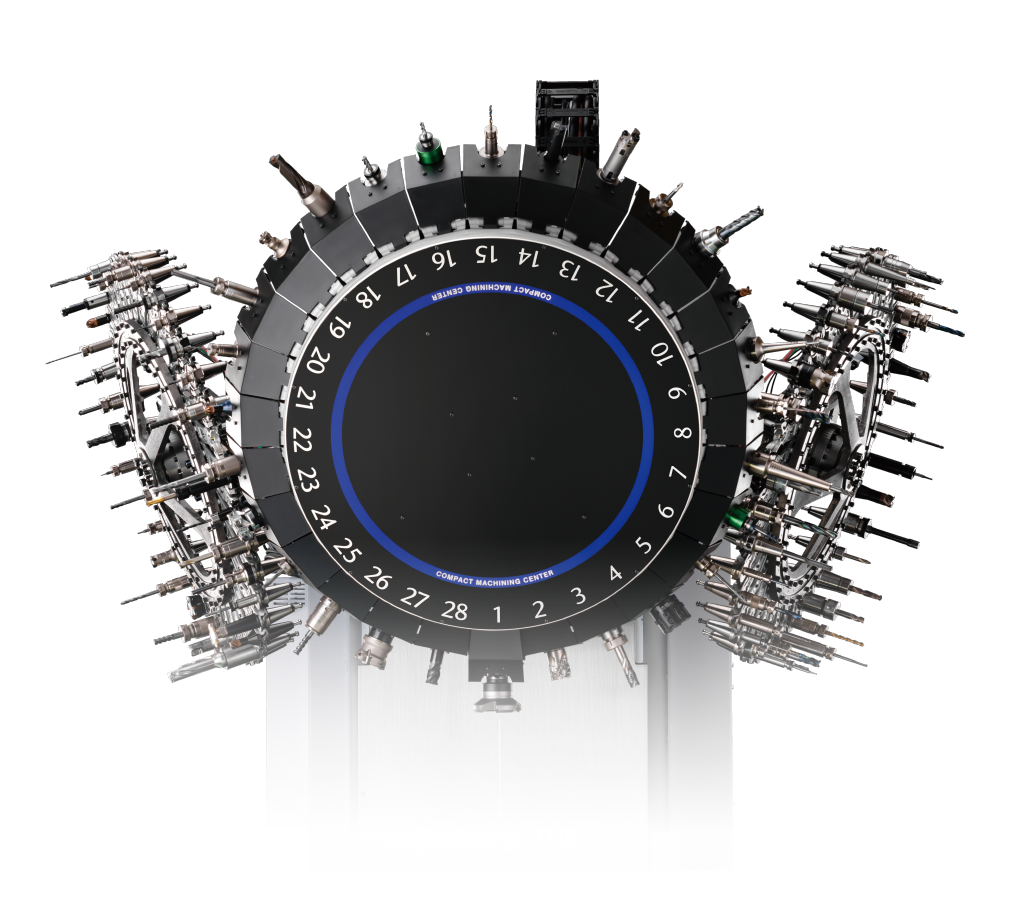

100把刀库规格示意图 100把刀库规格示意图

100把刀具规格

选配

转塔式主刀库 28把

+

副刀库 (左右合计) 72把

箭头 箭头

合计刀具数量100把

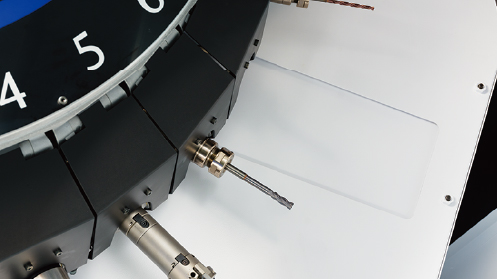

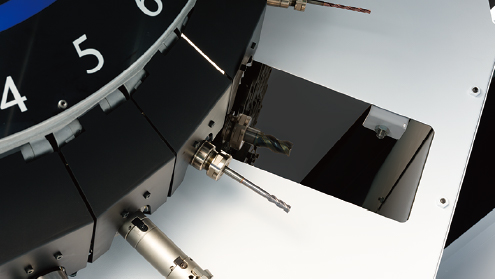

  • 副刀库闸门关闭
  • 副刀库闸门打开

副刀库闸门将副刀库与加工室
隔开，最大程度地减少了切屑对刀具的影响。

实现高速、高精度的
五轴联动加工

搭载刀尖跟随控制、微小线段处理等多种功能，
实现高速·高精度的五轴联动加工。

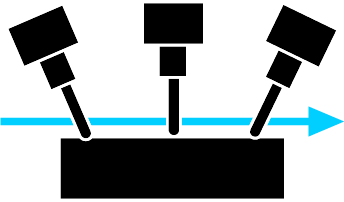

刀尖跟随控制

搭载了刀具随着工件改变方向加工的刀尖跟随控制功能。通过最大预读1,000程序段的最优加减速，实现五轴联动加工。

刀尖跟随控制

微小线段处理能力

新系统CNC-D00大幅提高CPU能力，微小线段处理能力提高至以往的4倍，并可高速处理公差较小的CAM数据。

微小线段处理能力 提高4倍

生产性提升

  • BT30主轴加上紧凑型的设计，配合独立开发的预读加减速处理，将设备的性能(最高速·加速度)最大限度的利用起来，最终实现高速的五轴联动加工。

  • ■与友商的BT40加工中心
    循环时间对比
    工件名称：叶轮

    循环时间 削减约60%
  • 叶轮

丰富的产品线，满足多样化需求

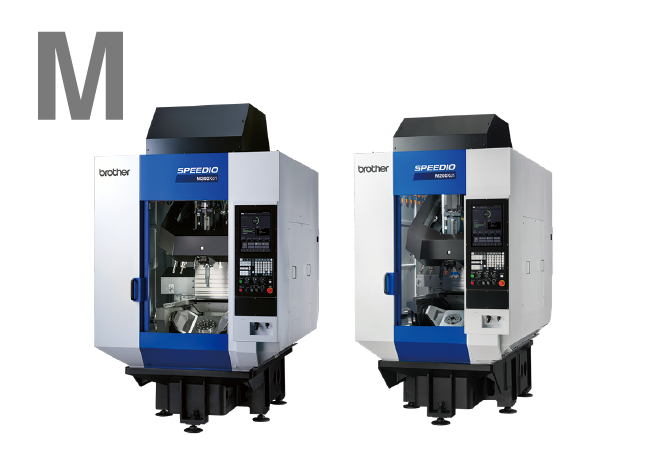

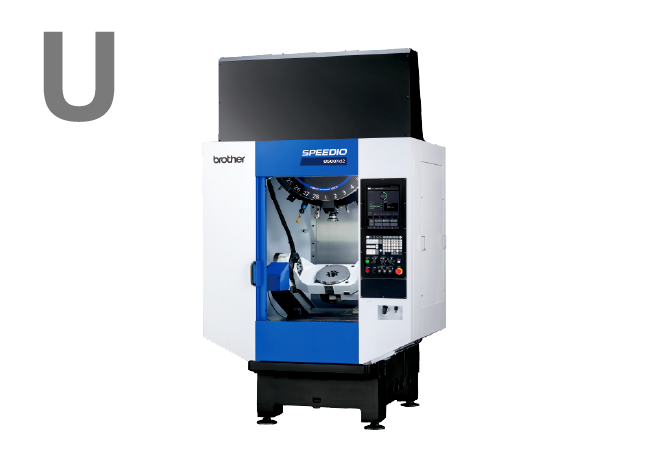

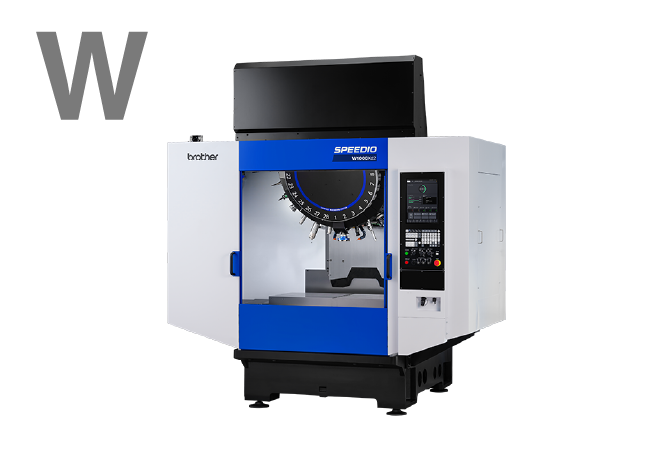

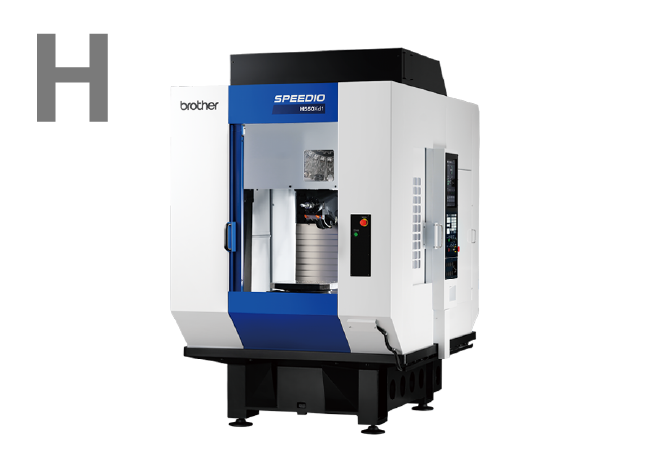

除了畅销的S系列之外，我们还拥有搭载托盘更换器的机型、多面加工机、
以及可进行车削加工与铣削加工的复合加工机等丰富多样的产品线，
以满足客户广泛的需求。
