5轴加工机所需的“CAD/CAM”是什么？使用时的要点与选择方法

5轴加工机所需的“CAD/CAM”是什么？使用时的要点与选择方法

2025.11.26

5轴加工机所需的“CAD/CAM”是什么？使用时的要点与选择方法

5轴加工机是指能够加工复杂形状的高性能机床。要充分发挥其价值，就需要合理利用“CAD/CAM（计算机辅助设计/计算机辅助制造）”。
CAD/CAM是指可实现从各类产品设计到机床加工程序（数控数据/NC数据）创建的一体化处理的软件。目前市面上销售的CAD/CAM种类繁多，因此在引入时，需慎重选择符合自身企业需求的产品。

此次，我们采访了兄弟机床的软件合作伙伴“hyperMILL”的销售及支持方——Ai Solutions的木村先生与三宅先生，围绕使用CAD/CAM的行业特征、如何选择适合自身企业的CAD/CAM等话题展开了探讨。

Ai Solutions　/　
执行销售经理兼名古屋办事处主任　
木村浩之

多年来，木村先生一直担任的销售人员。随着5轴加工机器的普及，他建议全国各地的公司引入和利用CAD/CAM软件。

Ai Solutions　/　
技术部经理　三宅勇太

从制造业转向CAD/CAM行业。以丰富的加工经验为基�。涸鸫觝yperMILL的提案，到导入后的支持。

目录

建议与5轴加工机配套引入的“CAD/CAM”是什么？
CAD/CAM并非“都一样”？
企业引入CAD/CAM时常见的担忧及其对策
如何寻找适合自身企业5轴加工机的 CAD/CAM
引入可充分发挥5轴加工机性能的CAD/CAM

建议与5轴加工机配套引入的“CAD/CAM”是什么？

CAD/CAM软件是兼具“CAD（计算机辅助设计/绘图）”与“CAM（数控机床加工程序数据创建）”两大功能的软件，可一站式完成从待制造产品、模具等的设计，到加工程序（NC数据）创建的全流程工作。此外，也可利用从合作方处接收的数据进行编程及加工。

对于能在复杂加工、省力化、自动化方面发挥效用的5轴加工机而言，CAD/CAM软件是至关重要的配套因素。

ー 5轴加工机和CAD/CAM目前在哪些规模的企业、哪些行业中使用呢？

木村：我们公司的用户规模各不相同，涉及的行业也十分广泛，包括航空航天、汽车、医疗、半导体等领域。由于我司专注于5轴领域，提供软件的销售与支持服务，或许是随着5轴加工机普及程度的提升，用户的规�：蜕婕暗男幸狄苍诓欢显黾印�

ー在这些用户中，同时使用5轴加工机和CAD/CAM的企业占比大概是多少呢？

木村：如果对比3轴加工机的情况，同时使用的占比我认为是相当高的。

ー如果没有CAD/CAM，是不是很难使用5轴加工机呢？

三宅：我认为从“充分发挥5轴加工机优势”这个角度来说，确实如此。如果是简单的工件形状，通过加工机的“对话式系统”，或者手动输入编写的NC数据，也能进行加工。但5轴加工机的轴数更多，因此需要进行加工机的干涉检查，同时也要求更高效的编程。

CAD/CAM并非“都一样”？

在考虑引入CAD/CAM时，或许有人会觉得“既然都是软件，选哪款应该都一样吧”。但木村先生表示，事实绝非如此，需要慎重考量。

ー能否请您说明一下，为何选择CAD/CAM时需要慎重？

木村：每款CAD/CAM都有其独特之处，尤其是针对5轴加工机，更需要仔细斟酌。即便在现有软件基础上追加5轴功能，从成本角度看或许有优势，但如果没能妥善使用，最终会导致无法充分发挥5轴加工机特有的优势。

ー也就是说，即便同为 CAD/CAM，选择方式不同，也会大幅影响机床潜力的发挥？

三宅：我认为在5轴加工机的编程工作中，所使用的CAD/CAM系统至关重要。此外，软件提供方的技术支持也很关键。

木村：这正是我们公司最核心的优势所在，因为我们的软件是专为机床打造的。

ー是否有企业引入了适合自身5轴加工机的CAD/CAM，并取得显著成效的案例呢？

三宅：我们经常能听到用户反�。热纭安涣计仿氏陆盗恕�、“之前耗时的工序现在变得顺畅了”。也有用户表示，通过5轴加工机与CAD/CAM的搭配，“现在能承接附加值更高的业务了”。

ー看来这不仅能提升工作效率，有时还能提高企业自身的价值？

木村：确实如此。我们能切实感受到，由于初期设备投资产生了成效，不少客户会进一步增购机床或软件。在我司提供的培训服务中，年轻人的报名人数也很多。虽然这可能和企业价值不完全等同，但如果能为大家多带来一些“工作价值感”，我们就很欣慰了。

企业引入CAD/CAM时常见的担忧及其对策

引入5轴加工机与CAD/CAM能带来显著优势，但事实上，很多企业因各种原因迟迟未能推进引入。为此，我们向Ai Solutions咨询了企业在考虑引入 CAD/CAM 时常见的担忧、问题及应对措施。

ー考虑引入CAD/CAM的企业，通常最担心哪些方面呢？

木村：首先企业担心的还是引入的成本。若要搭配5轴配置引入CAD/CAM，会产生相应的费用，随之而来的还有引入后的启用周期以及人员配备问题。

ー为了消除这些担忧和问题，应该采取哪些对策呢？

木村：我认为，首先需要明确自身目的，仔细考虑哪种系统最适合自己公司。作为软件提供方，我司不仅会进行软件演示，还会开展各类基准测试。我们公司也积极为客户提供操作体验的机会。我认为，重要的是让客户充分了解引入后的启用流程及预期，在此基础上再推进引入工作。

如何寻找适合自身企业5轴加工机的 CAD/CAM

CAD/CAM不仅因加工类型不同而有差异，其功能、操作方法等也会因软件而异。据Ai Solutions介绍，选择CAD/CAM时存在需要重点关注的要点。

ー选择面向5轴加工机的 CAD/CAM 时，应关注哪些方面呢？

三宅：从技术岗位的角度来说，我认为是“操作的便捷性与易用性”。尤其在五轴联动这类复杂编程中，这一点至关重要。我们公司推荐hyperMILL，正是因为即使是初学者也能在短时间内掌握它。

其次，五轴联动加工要求“运行平稳”。这一点上，hyperMILL也具备显著优势，无需复杂的设置操作，就能自动输出平稳的运行程序。

木村：此外，“安全性”也很重要。作为软件提供方，我们必须绝对避免因软件问题导致客户的机床受损。

ー为何“高安全性”如此重要呢？

三宅：5轴加工机不仅轴数多，还需根据轴的配置留意机床各部件是否存在同时干涉的情况；同时，工件的摆放位置也很关键。这是因为，五轴CAM编程并非只需生成刀具动作即可。实际加工前，如何做好调试工作至关重要。

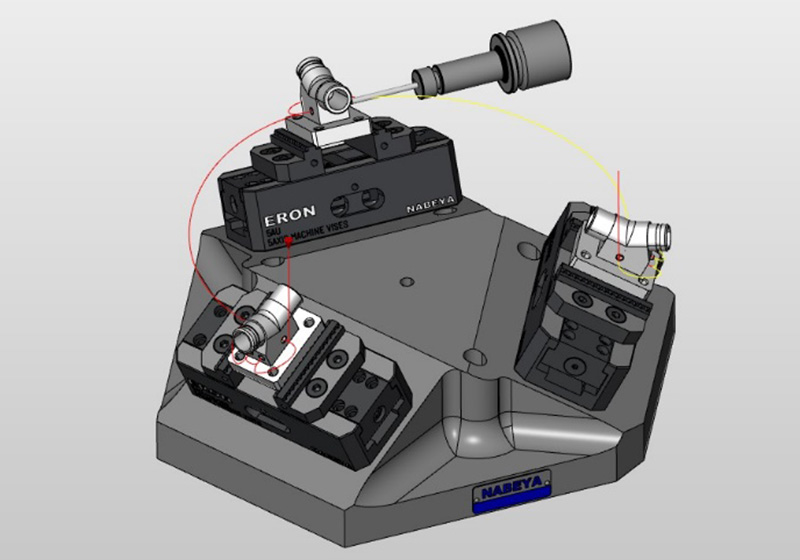

hyperMILL参考示意图

木村：我们也要考虑CAD/CAM与机床操作员双方的工作负担。能否提前进行机床仿真、仿真结果是否可信，这两点必须重视。当然，缩短在机调试时间也同样重要。

ー CAD/CAM 的“安全性”该如何验证呢？

三宅：建议重点关注CAD/CAM搭载的仿真功能。不同软件情况不同，但我认为，若仅对刀具/夹具进行仿真，并不足以满足五轴加工的需求。“机床仿真（Machine Simulation）”才是关键。

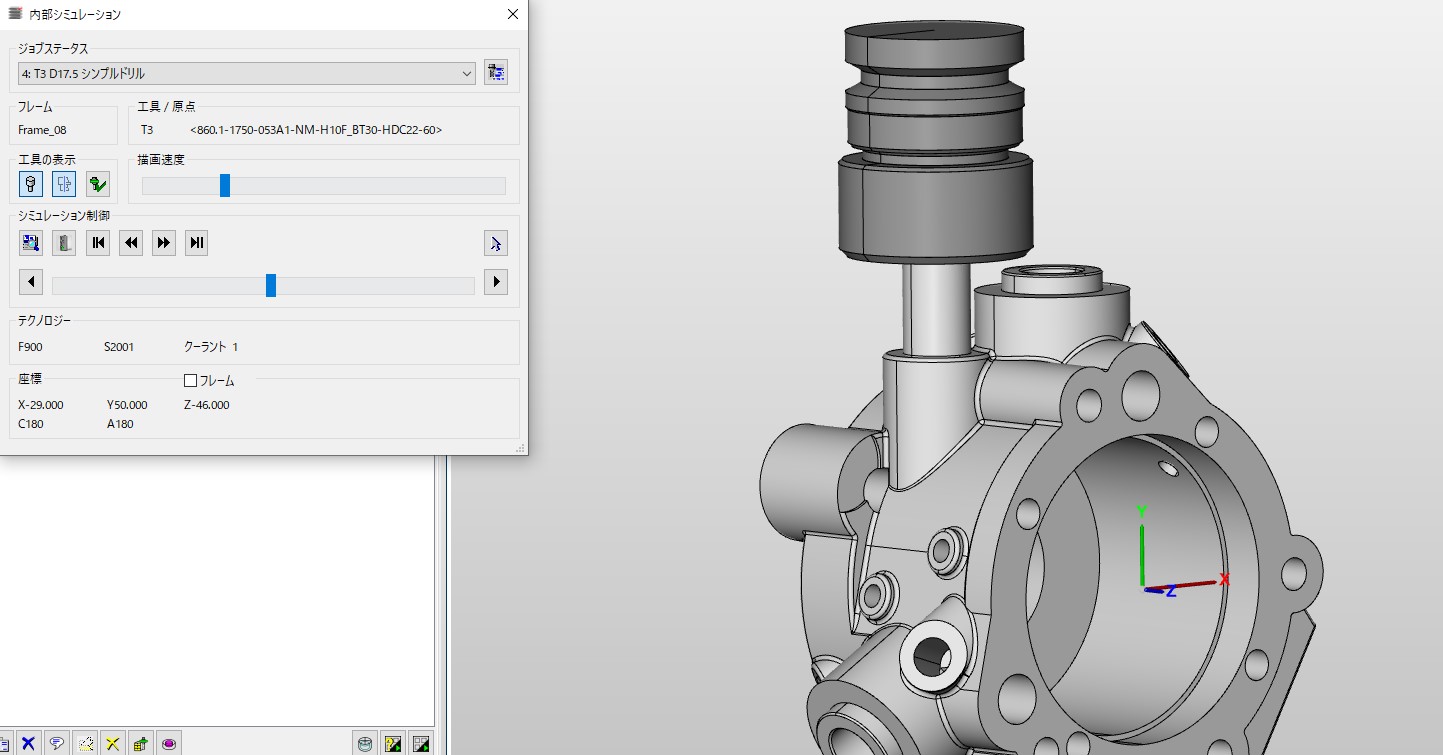

仅刀具与产品3D模型仿真的hyperMILL参考示意图

仅刀具与产品3D模型的仿真

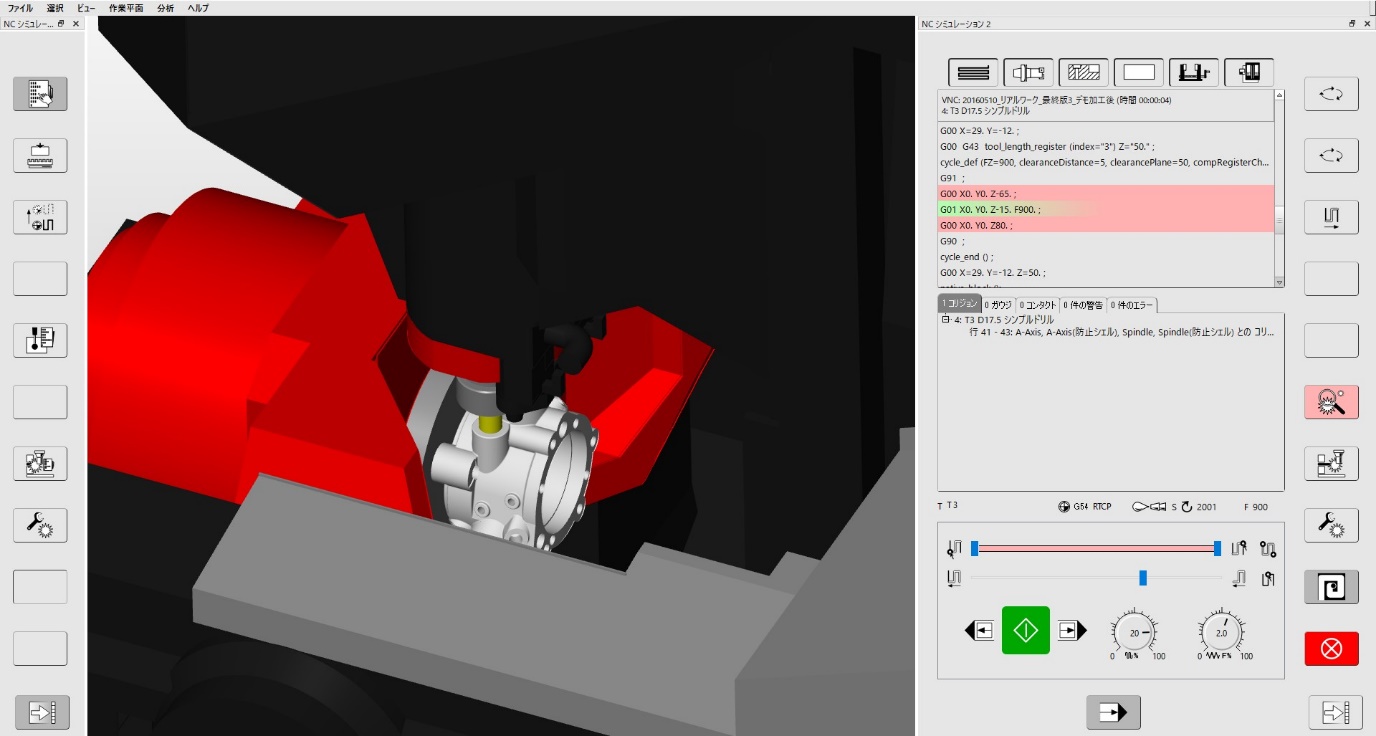

仿真的hyperMILL参考示意图

hyperMILL原本就具备久负盛名的仿真功能，如今又推出了全新的后置处理（POST）/仿真功能“VIRTUALMachine”。
以往，以刀位数据（CL）为基础的仿真较为常见，而“VIRTUALMachine”则变为以数控数据为基础的仿真。其中，刀位数据基础的仿真是利用生成NC数据前的中间数据进行的仿真；而“VIRTUALMachine”采用以NC数据为基础的仿真，因此能够较忠实还原机床的实际运行状态。此外，该功能还能优化5轴加工机的运行表现。

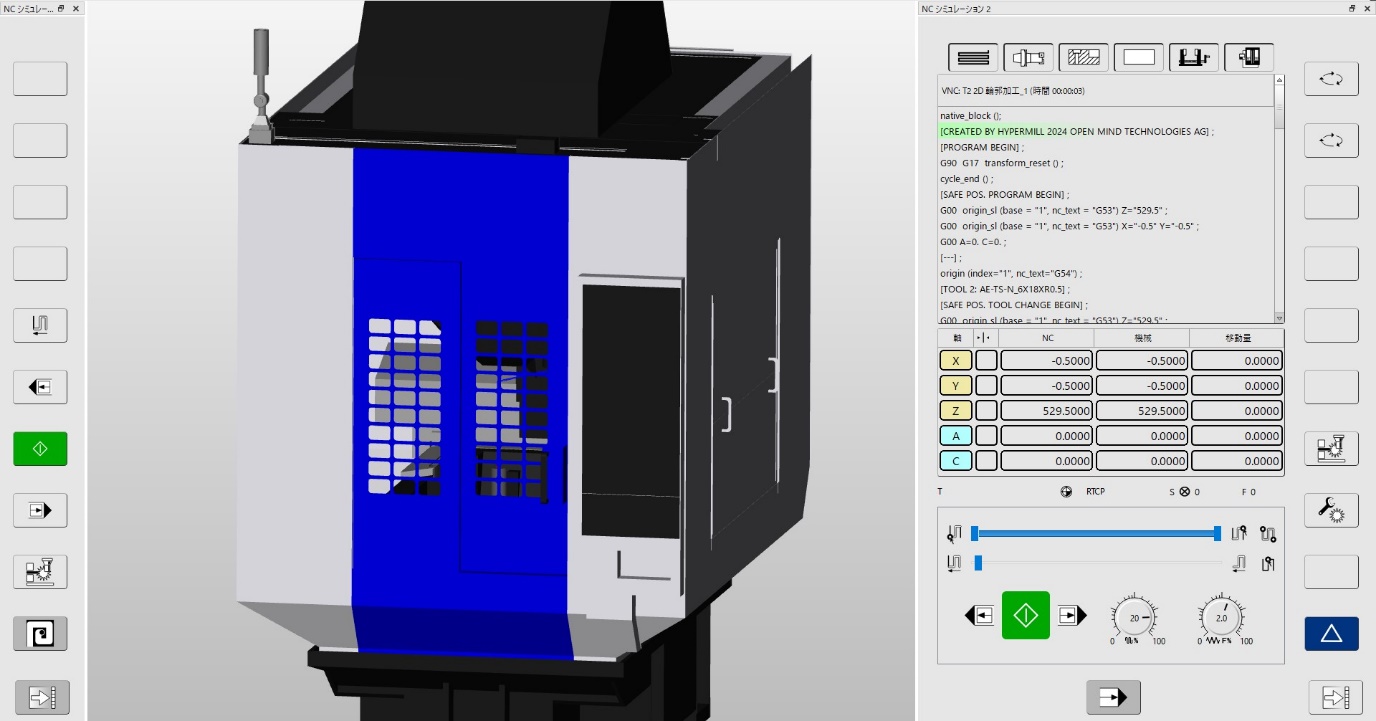

机床门处于关闭状态的SPEEDIO-M200Xd1-5轴加工中心对应的hyperMILL参考示意图

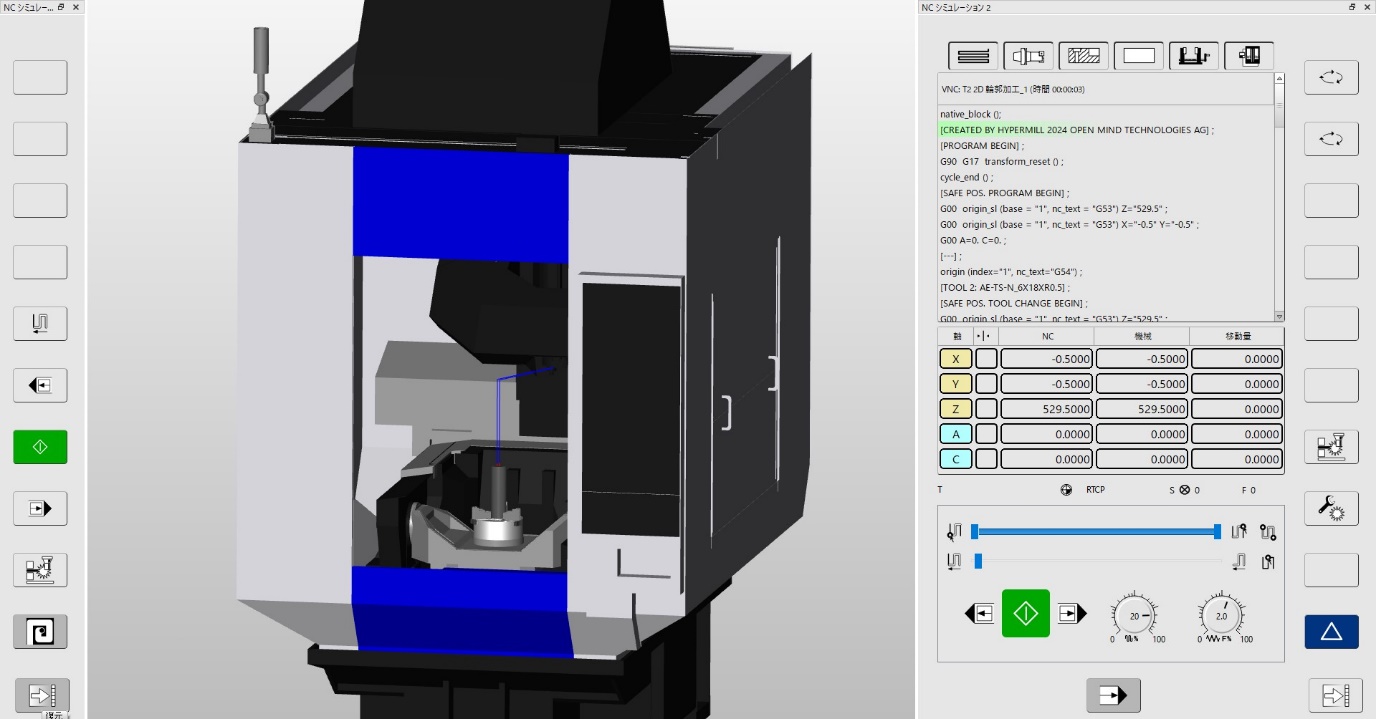

机床门处于敞开状态的SPEEDIO-M200Xd1-5轴加工中心对应的hyperMILL参考示意图

「VIRTUALMachine」初始画面　SPEEDIO-M200Xd1-5AX

木村：正如“VIRTUALMachine”的名称那样，大家可以理解为用户的设备（即实际机床）被实实在在地“虚拟”嵌入到了hyperMILL 软件中。

ー贵公司的“hyperMILL”与兄弟机床的5轴加工机“SPEEDIO”联用时，预计能实现哪些效果呢？

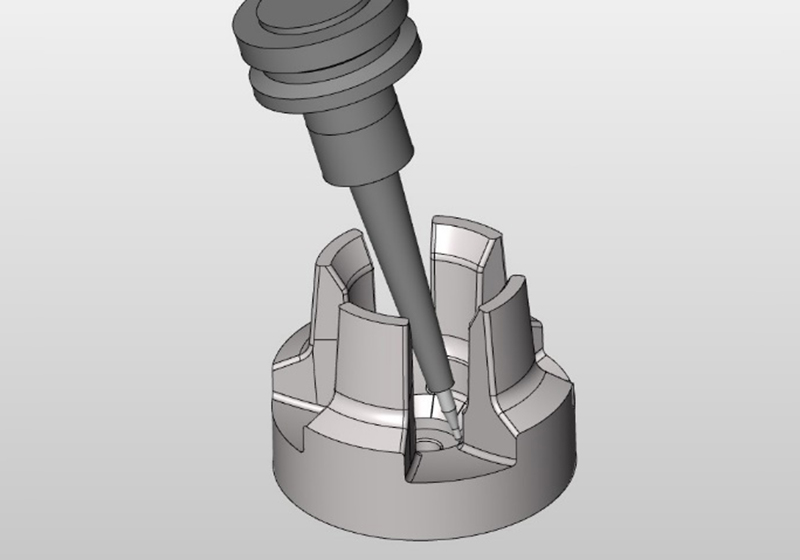

三宅：我认为联用能够充分发挥SPEEDIO所具备的高性能。不仅能通过“一次装夹”提升效率，更能实现“5轴加工的进一步活用”。我想很多人会觉得“从工件形状来看，没必要用5轴加工机”，但实际上，借助5轴加工可以缩短刀具长度，进而提升加工效率与加工条件。我们希望用户能通过hyperMILL，更充分地活用五轴联动加工机。

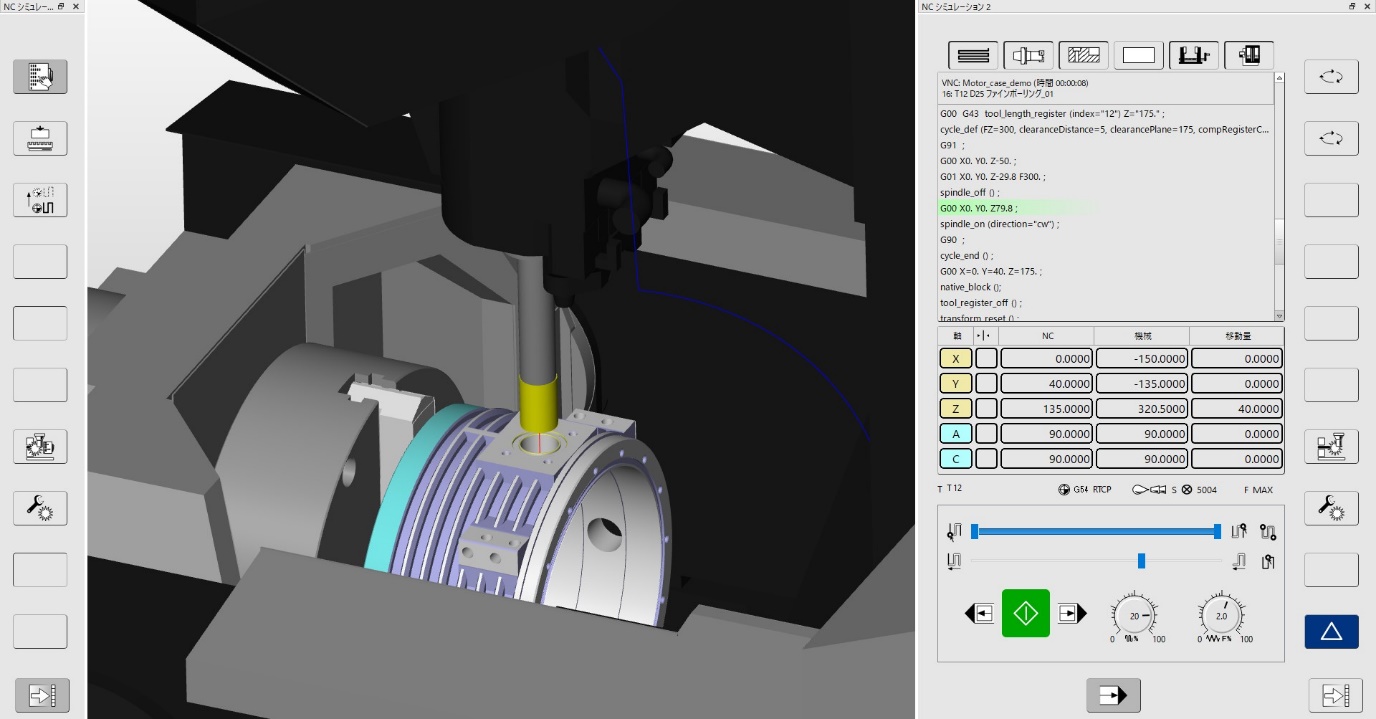

hyperMILL参考示意图

hyperMILL参考示意图

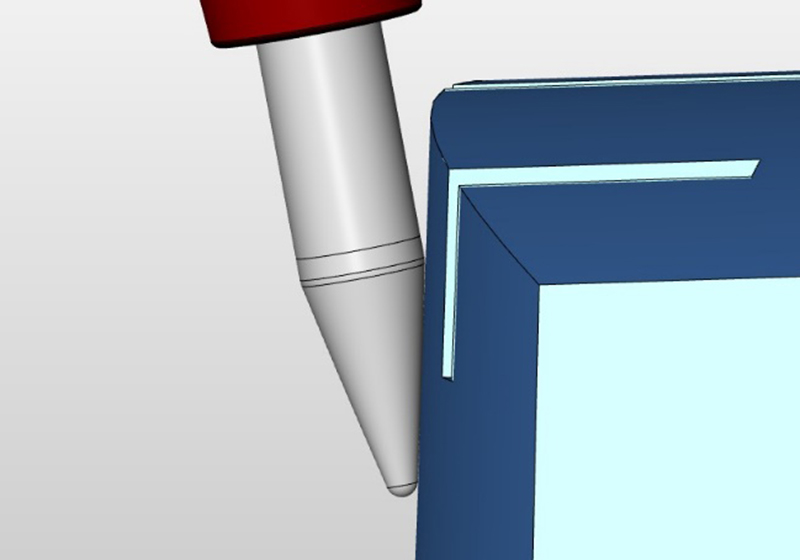

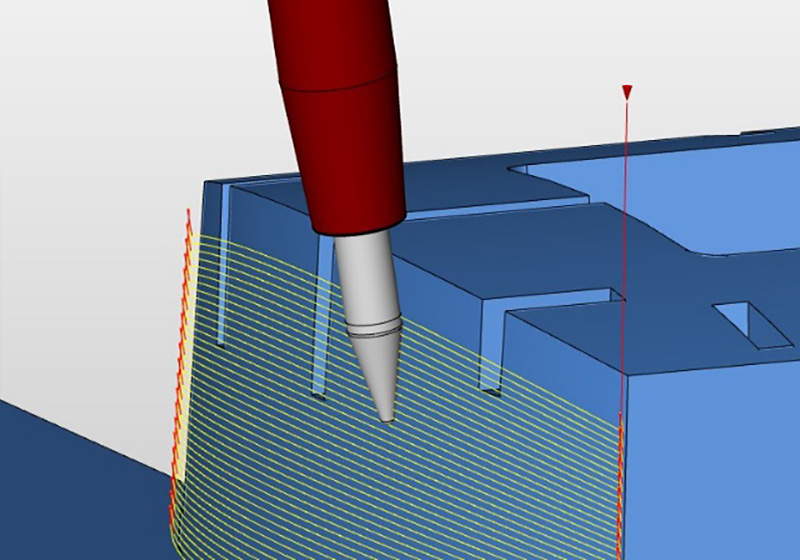

此外，也希望大家关注全新的5轴加工方式——使用桶形刀具，大幅提升加工效率、缩短加工时间。

hyperMILL参考示意图

hyperMILL参考示意图

进一步提升5轴加工机性能的“桶形（超弦）刀具”是什么？为您介绍引入标准与效果

引入可充分发挥5轴加工机性能的CAD/CAM

目前市面上销售的CAD/CAM种类繁多，但不同产品在功能、支持的加工类型、安全性及操作性等方面存在差异。为充分享受引入5轴加工机的优势，建议选择并引入适合自身企业的CAD/CAM。

兄弟机床的合作伙伴企业——Ai Solutions的CAD/CAM软件“hyperMILL”，支持与兄弟机床联合开发的仿真功能“hyperMILL VIRTUAL Machining Center”，配备了可充分发挥SPEEDIO高生产力的各类功能。

目前，hyperMILL正推进NC数据创建自动化功能的完善等工作，通过持续改进，进一步减少需人工操作的业务。未来，该软件将不断进化，成为更加便捷的CAD/CAM工具。

对于正考虑引入5轴加工机或 CAD/CAM 的企业，诚挚建议您关注并考量SPEEDIO与“hyperMILL”这一组合。
